Tubos de Cobre Hidrolar

Confira os detalhes de nosso produto

Descrição

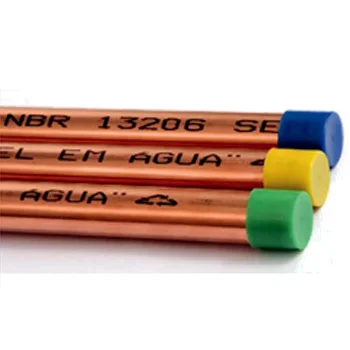

Os tubos de cobre HIDROLAR® são rígidos, sem costura, fabricados pelo processo de extrusão e em seguida calibrados nos diâmetros comerciais por trefi lação. São produzidos de acordo com a norma ABNT-NBR 13206*. Comercializados em barras de 2,5 e 5,0 metros.

*Tubos de cobre sem costura, conforme Normas de Instalações Hidráulicas e Gás da ABNT.

De acordo com a aplicação e identifi cação do tubo de cobre, são especifi cadas suas classes. Salvo indicação do projetista hidráulico, normalmente são utilizados para:

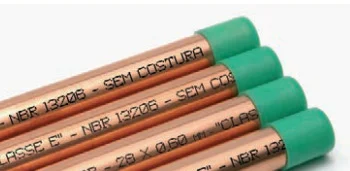

TUBOS CLASSE E

DIÂMETRO EXTERNO		PRESSÃO
x Esp. Parede mm	Peso kg/m	Serviço kgf/cm²
15 x 0,50	0,203	41
22 x 0,60	0,36	34
28 x 0,60	0,46	26
35 x 0,70	0,673	25
42 x 0,80	0,923	24
54 x 0,90	1,339	21
66,7 x 1,00	1,839	20
79,4 x 1,20	2,627	19
104,8 x 1,20	3,48	14

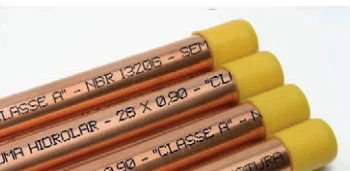

TUBOS CLASSE A

CLASSE A
Diâmetro Externo	Peso	Pressão
x Esp. Parede mm	kg/m	Serviço kgf/cm²
15 x 0,80	0,318	69
22 x 0,90	0,532	50
28 x 0,90	0,683	40
35 x 1,10	1,045	40
42 x 1,10	1,261	35
54 x 1,20	1,775	28
66,7 x 1,20	2,2	24
79,4 x 1,50	3,271	24
104,8 x 1,50	4,337	18

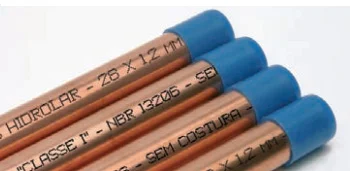

TUBOS CLASSE I

CLASSE A
Diâmetro Externo	Peso	Pressão
x Esp. Parede mm	kg/m	Serviço kgf/cm²
15 x 1,00	0,392	88
22 x 1,10	0,644	60
28 x 1,20	0,901	55
35 x 1,40	1,318	45
42 x 1,40	1,593	42
54 x 1,50	2,206	34
66,7 x 1,50	2,737	28
79,4 x 1,90	4,122	27
104,8 x 2,00	5,755	20

Os tubos de cobre são acoplados com conexões por soldagem ou brasagem capilar.

Nota: Para instalações de sistemas hidráulicos é importante a aplicação conforme NBR 15345 - Norma de Instalações em Cobre.
